Grelhas de simples deflexão TDA

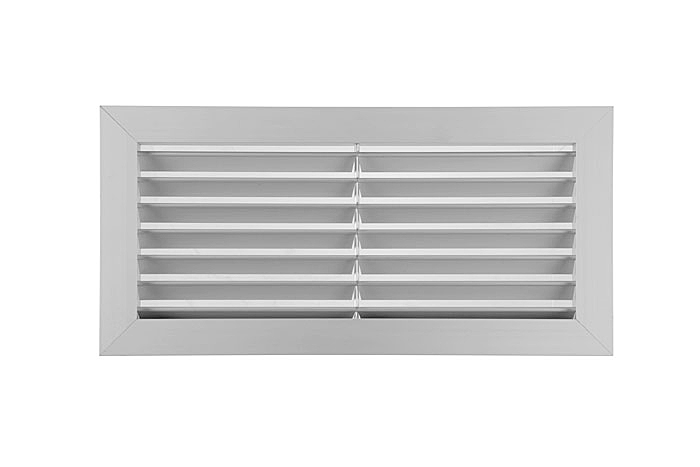

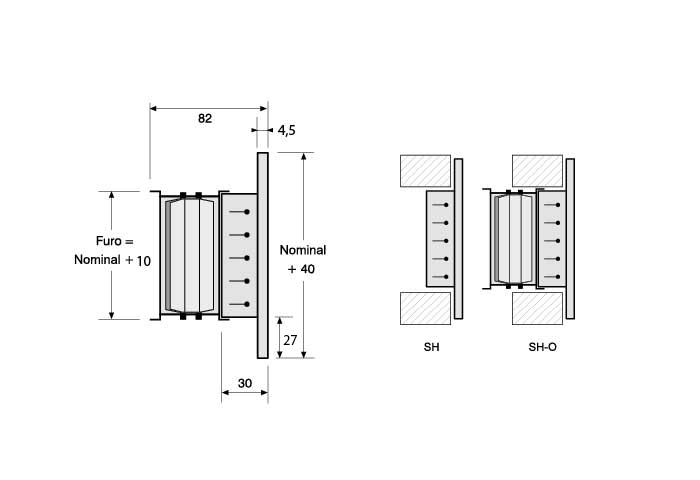

SH

Grelhas de simples deflexão com lâminas horizontais orientáveis.

SH-0

Modelo com registo de caudal de lâminas opostas.


Passo: 20 mm
Bastidor: 27 mm



Construção

Perfis em alumínio extrudido

Registo em perfis de alumínio bruto



Sistemas de fixação

Furação

Clips

Patilha

Mola helicoidal

Aro de montagem



Acabamentos

Alumínio bruto

Anodizado natural

Lacado branco RAL 9110



Descarregue aqui folheto PDF.

Clique na imagem para ver tamanho maior.
Clique na imagem para ver tamanho maior.

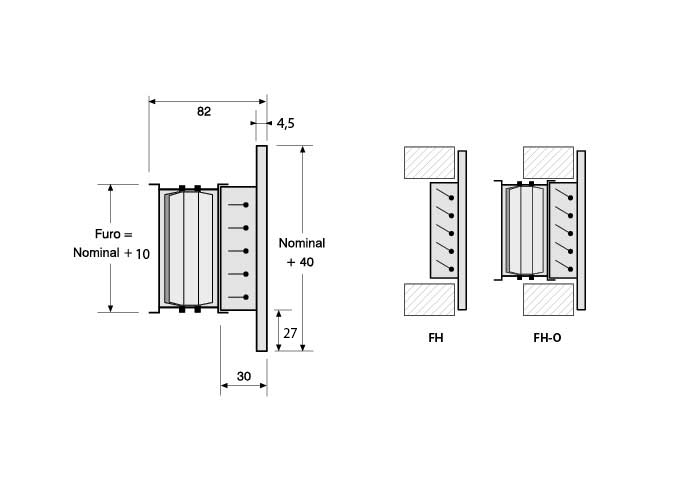

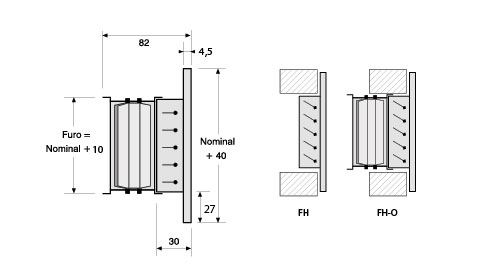

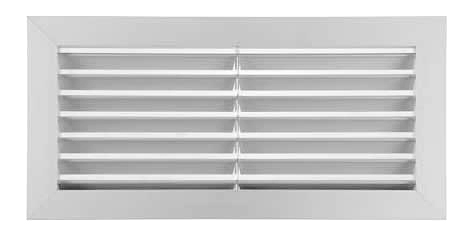

FH

Grelhas de simples deflexão com lâminas horizontais fixas a 45°.

FH-0

Modelo com registo de caudal de lâminas opostas.


Passo: 20 mm
Bastidor: 27 mm



Construção

Perfis em alumínio extrudido

Registo em perfis de alumínio bruto



Sistemas de fixação

Furação

Clips

Patilha

Mola helicoidal

Aro de montagem



Acabamentos

Alumínio bruto

Anodizado natural

Lacado branco RAL 9110



Descarregue aqui folheto PDF.

Clique na imagem para ver tamanho maior.

Clique na imagem para ver tamanho maior.

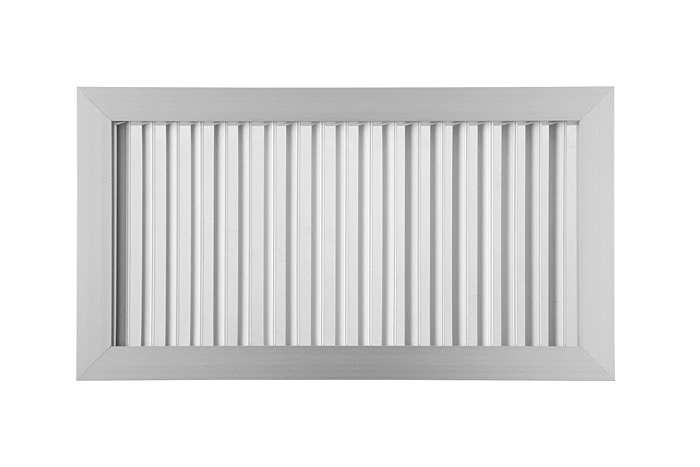

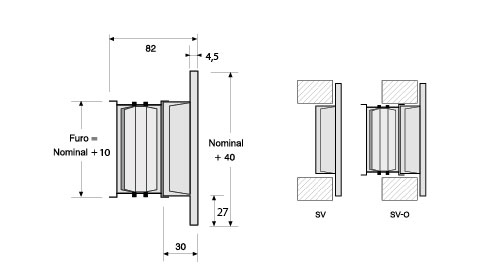

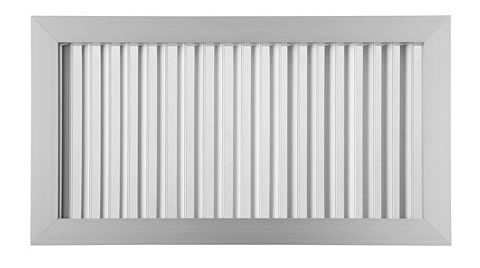

SV

Grelhas de simples deflexão com lâminas verticais orientáveis.

SV-0

Modelo com registo de caudal de lâminas opostas.


Passo: 20 mm
Bastidor: 27 mm



Construção

Perfis em alumínio extrudido

Registo em perfis de alumínio bruto

Sistemas de fixação

Furação

Clips

Patilha

Mola helicoidal

Aro de montagem



Acabamentos

Alumínio bruto

Anodizado natural

Lacado branco RAL 9110



Descarregue aqui folheto PDF.

Clique na imagem para ver tamanho maior.

Clique na imagem para ver tamanho maior.

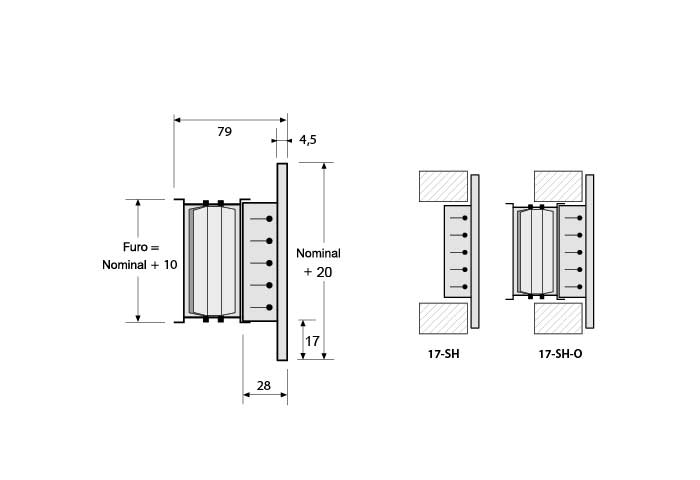

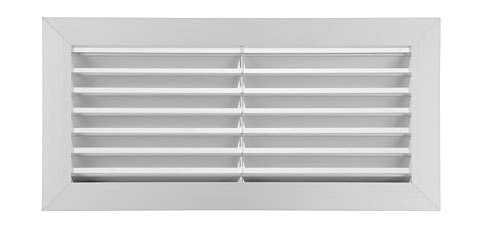

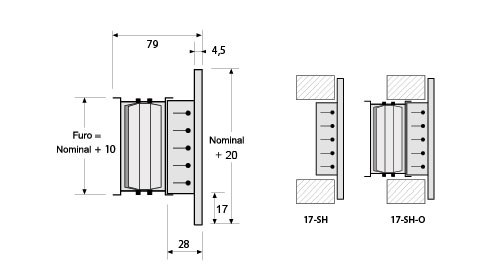

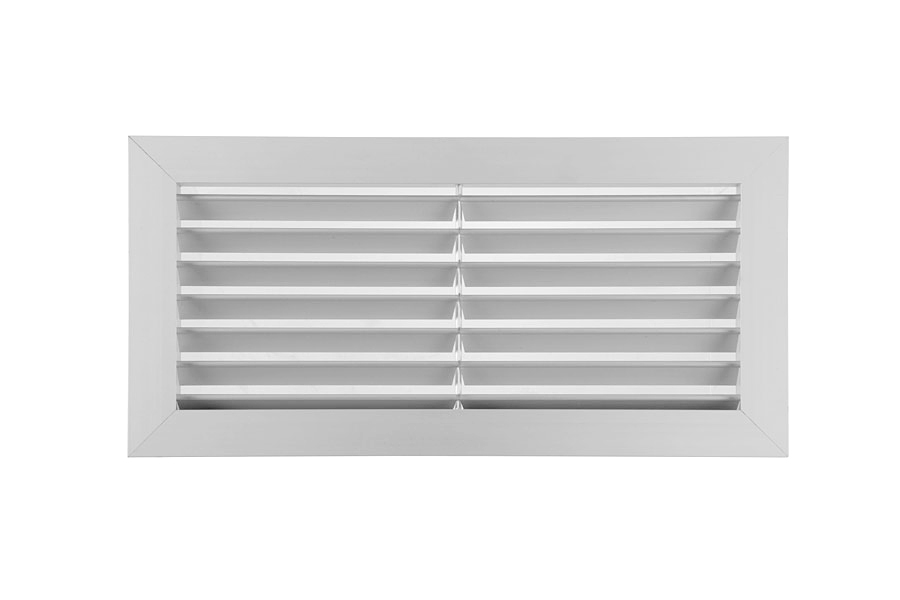

17-SH

Grelhas de simples deflexão com lâminas horizontais orientáveis.

17-SH-0

Modelo com registo de caudal de lâminas opostas.


Passo: 20 mm
Bastidor: 17 mm



Construção

Perfis em alumínio extrudido

Registo em perfis de alumínio bruto



Sistemas de fixação

Furação

Clips

Patilha

Mola helicoidal



Acabamentos

Alumínio bruto

Anodizado natural

Lacado branco RAL 9110



Descarregue aqui folheto PDF.

Clique na imagem para ver tamanho maior.

Clique na imagem para ver tamanho maior.

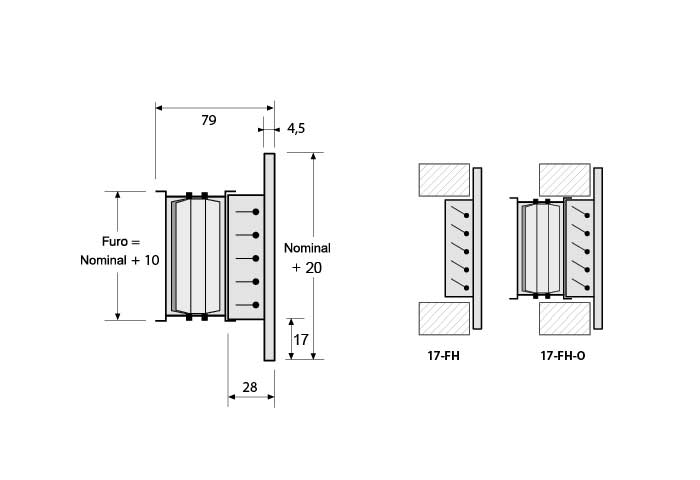

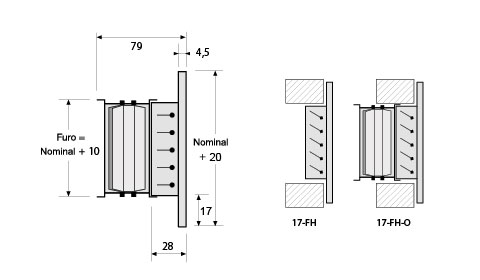

17-FH

Grelhas de simples deflexão com lâminas horizontais fixas a 45°.

17-FH-0

Modelo com registo de caudal de lâminas opostas.


Passo: 20 mm
Bastidor: 17 mm



Construção

Perfis em alumínio extrudido

Registo em perfis de alumínio bruto



Sistemas de fixação

Furação

Clips

Patilha

Mola helicoidal



Acabamentos

Alumínio bruto

Anodizado natural

Lacado branco RAL 9110



Descarregue aqui folheto PDF.

Clique na imagem para ver tamanho maior.

Clique na imagem para ver tamanho maior.

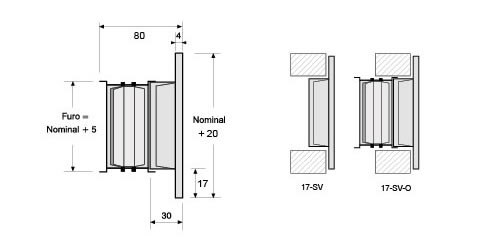

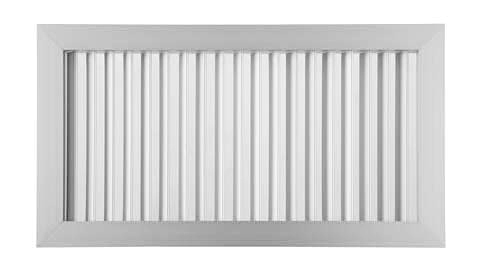

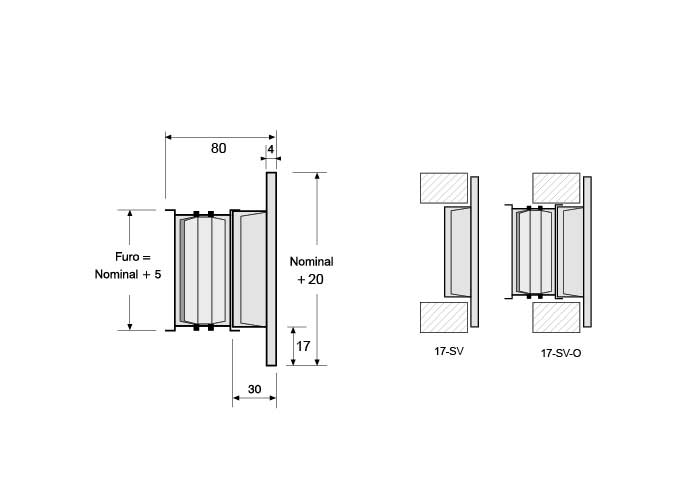

17-SV

Grelhas de simples deflexão com lâminas verticais orientáveis.

17-SV-0

Modelo com registo de caudal de lâminas opostas.


Passo: 20 mm
Bastidor: 17 mm



Construção

Perfis em alumínio extrudido

Registo em perfis de alumínio bruto



Sistemas de fixação

Furação

Clips

Patilha

Mola helicoidal



Acabamentos

Alumínio bruto

Anodizado natural

Lacado branco RAL 9110



Descarregue aqui folheto PDF.

Clique na imagem para ver tamanho maior.

Clique na imagem para ver tamanho maior.
