Válvulas de insuflação e extracção TDA

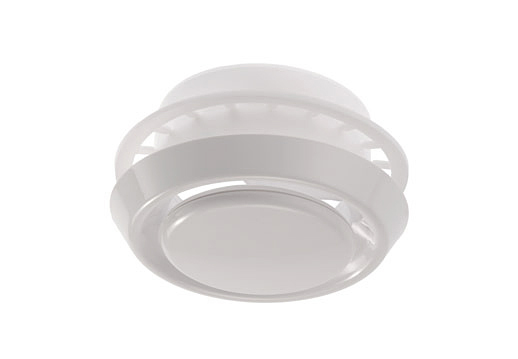

DVK

Válvulas de extracção/insuflação plásticas.


Aplicação

Para insuflação ou extracção de ar em sistemas de ventilação



Material

Polipropileno



Cor

Branco



Composição

Válvula DVK-C com clips , aro de montagem MB e anel de fixação TR

Disponível nos diâmetros 80, 100, 125, 150 e 200 mm

O diâmetro 200 é diferente dos restantes, possuindo um duplo cone.





Montagem

Através de clips no aro de montagem MB ou directamente no tecto ou no tubo circular.



Acessórios

Aro de montagem MB (incluído)

Anel de fixação TR (incluído)



Descarregue aqui folheto PDF.





Clique na imagem para ver tamanho maior.













Type

ØD

[mm]

ØN

[mm]

F

[mm]

L

[mm]

DVK 080 80 132 14 63
DVK 100 100 148 18 63
DVK 125 125 166 20 63
DVK 150 150 200 20 63
DVK 200 200 246 21 63

DVI

Válvulas de extracção/insuflação em aço inoxidável.


Aplicação

Para instalações de extracção ou insuflação em edifícios, montada em parede ou tecto.



Material

Aço inoxidável AISI 304



Cor

Aço inoxidável com acabamento escovado.



Composição

Válvula com cone interior ajustável

Fornecida com aro de montagem em aço inoxidável.

Montagem

Em parede ou tecto por clips de fixação ou em conduta através do aro de montagem.



Acessórios

Aro de montagem (incluído)

Descarregue aqui folheto PDF.



Clique na imagem para ver tamanho maior.





Type ØD [mm] ØN [mm] L [mm]
DVI 100 100 140 50
DVI 125 125 170 50
DVI 150 150 218 63
DVI 160 160 218 63
DVI 200 200 298 80
