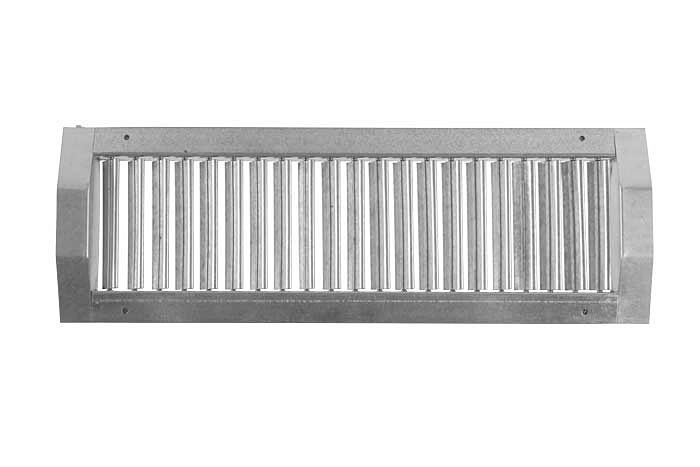

Grelhas para conduta circular TDA

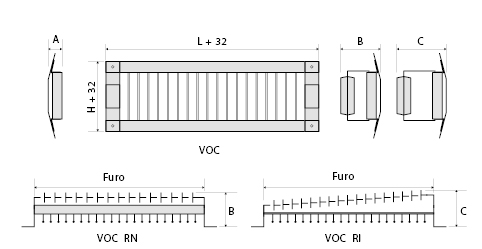

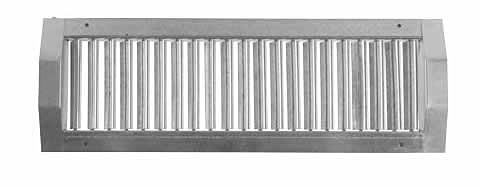

VOC

Simples deflexão com lâminas verticais.

RN

Registo de caudal reto.

RI

Registo de caudal inclinado.

Grelhas especialmente concebidas para adaptar directamente a conducta circular fabricadas com alhetas móveis.



Permite a aplicação de registo de caudal reto (RN), ou inclinado (RI).



Construção

Perfis laterais em chapa de aço galvanizado.

Lâminas com perfil de alumínio extrudido e anodizado.

Registo em chapa de aço galvanizado.



Acabamento

01 – Chapa galvanizada.

02 – Lacado cinzento RAL 7001.



Clique na imagem para ver tamanho maior.

Clique na imagem para ver tamanho maior.



Clique na imagem para ver tamanho maior.

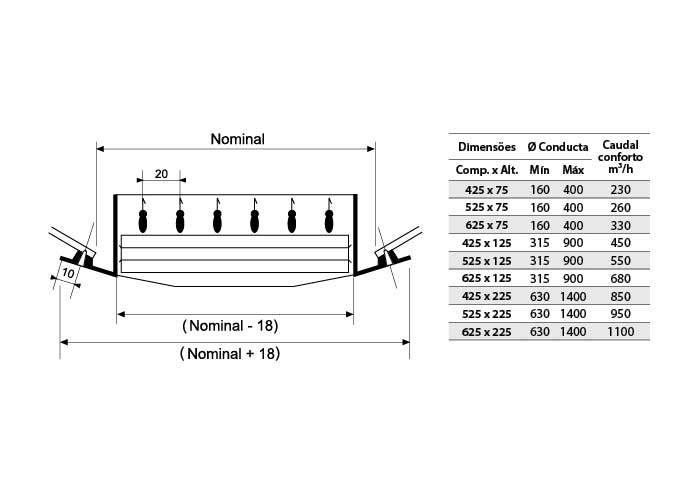

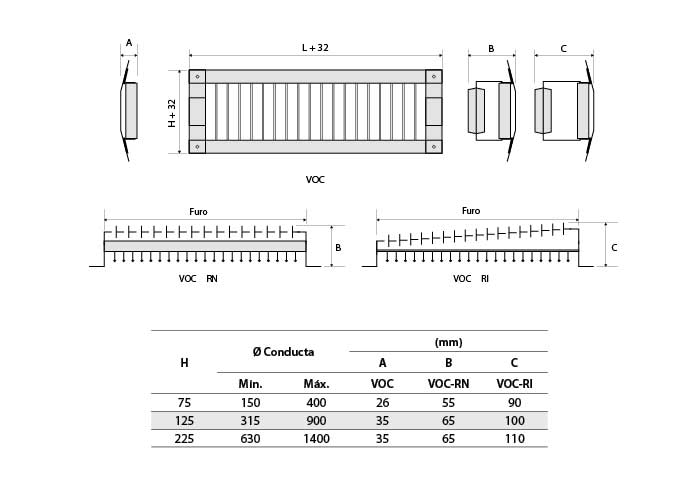

Dimensões

Comp. x Alt.

 Ø Conducta

Caudal conforto
( m³/h )
Mín Máx
425 x 75 160 400 230
525 x 75 160 400 260
625 x 75 160 400 330
425 x 125 315 900 450
525 x 125 315 900 550
625 x 125 315 900 680
425 x 225 630 1400 850
525 x 225 630 1400 950
625 x 225 630 1400 1100
(mm)
A B C
VOC VOC-RN VOC-RI
26 55 90
35 65 100
35 65 110

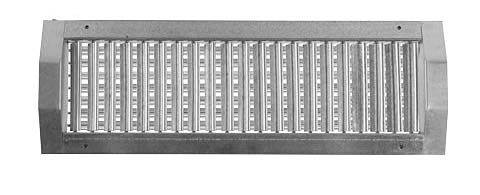

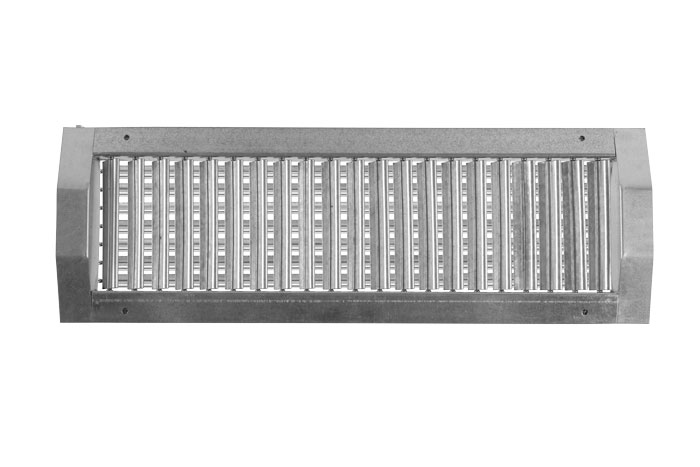

VHC

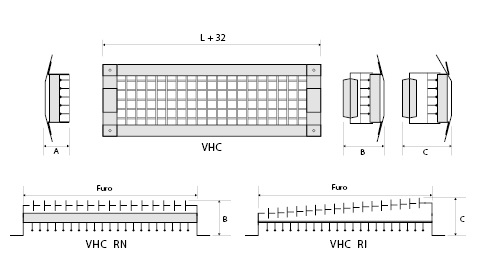

Dupla deflexão com lâminas verticais e horizontais..

RN

Registo de caudal reto.

RI

Registo de caudal inclinado.

Grelhas especialmente concebidas para adaptar directamente a conducta circular fabricadas com alhetas móveis.



Permite a aplicação de registo de caudal recto (RN), ou inclinado (RI)



Construção

Perfis laterais em chapa de aço galvanizado.

Lâminas com perfil de alumínio extrudido e anodizado

Registo em chapa de aço galvanizado.



Acabamento

01 – Chapa galvanizada.

02 – Lacado cinzento RAL 7001.



Para consultar toda a documentação técnica descarregue o documento PDF ao lado nesta página.


Clique na imagem para ver tamanho maior.

Clique na imagem para ver tamanho maior.
Clique na imagem para ver tamanho maior.

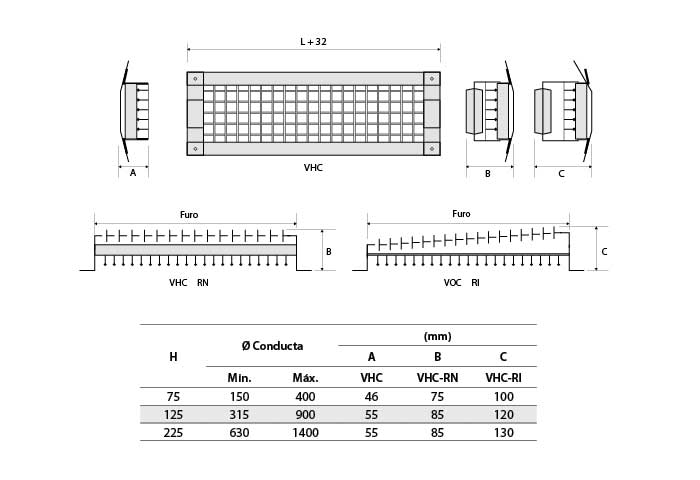

Dimensões

Comp. x Alt.

 Ø Conducta

Caudal conforto
( m³/h )
Mín Máx
425 x 75 160 400 230
525 x 75 160 400 260
625 x 75 160 400 330
425 x 125 315 900 450
525 x 125 315 900 550
625 x 125 315 900 680
425 x 225 630 1400 850
525 x 225 630 1400 950
625 x 225 630 1400 1100
(mm)
A B C
VHC VHC-RN VHC-RI
46 75 100
55 85 120
55 85 130
