Registo auto-reguláveis TDA

KVR

Registos de caudal de ar constante fabricados em plástico.
A gama cobre caudais entre 15 e 700m³/h e pressões entre 50 e 200pa.

Aplicação

Para obter caudal constante em instalações de ventilação e ar condicionado com pressões entre 50 e 200 pa



Para condutas de insuflação ou extracção de ar.



Temperatura máxima de funcionamento 60ºC



Material

Pástico retardante ao fogo M1



Composição

Corpo, valvula em pástico retardante ao fogo M1

Mola calibrada em aço inoxidável

Aro de estanquecidade em borracha


Montagem

Para ser inserido dentro de condutas circulares Montagem horizontal ou vertical.


No caso de montagem horizontal a marca “BAS” deve ficar na posição horizontal.


Montar sempre de forma a que o fluxo de ar se movimente no sentido da seta


Aplicar sempre a uma distância mínima de 3x o diâmetro de uma grelha de insuflação.


Aplicar sempre a uma distância mínima de 1x o diâmetro de uma grelha de extracção.

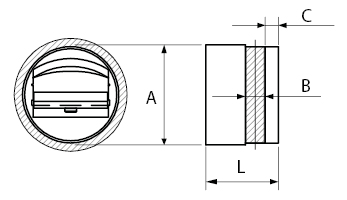

Clique na imagem para ver tamanho maior.



Ø (mm) A (mm) L (mm) B (mm) C (mm)
80 78 90 15 13
100 95 90 15 13
125 11 9 90 15 13
160 154 120 15 18
200 194 120 15 18
250 244 120 15 18
