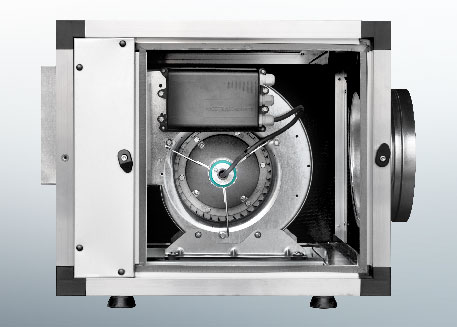

Grupo de aspiração DDMP

Unidade de extração com ventilador de motor EC diretamente acoplado para extração de ar em locais de pequena e média dimensão.

Clique na imagem para descarregar PDF

CONSTRUÇÃO

Construídos em painéis em aço plastificado, perfis

de alumínio extrudido e cantos em polipropileno.

Isolamento acústico em painel NETO com 25 mm de espessura.



Ventilador

Ventilador DDMP de acionamento direto com motor EC de rotor externo e grau de eficiência até IE5. Princípio de funcionamento a caudal constante.



Certificação

Respeita e excede os limites da ErP 2015 e da próxima meta ErP.



Filtro

Calha para aplicação de filtro.



Acessórios opcionais

  • Saídas com rede
  • Transformação quadrado redondo
  • Telhado anti-chuva
  • Pés em alumínio (unidade)
  • Interruptor corte local
  • Comutador de 3 ou 4 velocidades
  • MTP Potenciómetro

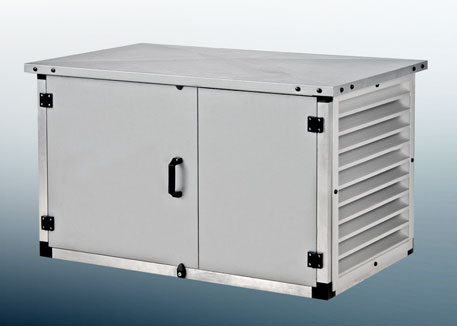

Unidade de tratamento de ar DDMP

Unidades de tratamento de ar com ventilador de motor EC diretamente acoplado para instalações de compensação de ar novo em cozinhas, armazéns, escritórios, etc.

Clique na imagem para descarregar PDF

Construção

A estrutura da caixa é composta por painéis em aço plastificado, perfis de alumínio extrudido e cantos em polipropileno.

Isolamento acústico em painel NETO com 25 mm de espessura.

A caixa incorpora uma calha para bateria com 125 mm de largura e duas calhas para filtros com 50 mm de largura cada.



Acessórios opcionais

  • Grelha TAE em alumínio
  • Telhado anti-chuva
  • Filtro G4
  • Bateria de aquecimento por água quente
  • Pés em alumínio
  • Pressostato diferencial
  • Interruptor de corte local
  • Comutador de 3 ou 4 velocidades
  • Bateria de resistências elétricas
  • MTP Potenciómetro

Características técnicas do ventilador

Descrição Código do ventilador

Caudal

(m³/h)

 Pressão Estática máx. (Pa)

Velocidade

RPM

Tensão

(V)

 Potência nominal do motor (kW) I.max (A) Ip ErP Gráfico / Curva
DDMP 7/7 1416A0 + DRIVER 6M04A0 1638 617 1997 230 0,579 4,6 44 2015 6M04A0
DDMP 9/9  1416A1 + DRIVER 6M04A2 2803 625 1632 230 0,949 4,6 44 2015 6M04A2
DDMP 9/9 1416A4 + DRIVER 6M04H0 3215 877 1986 230 1,427 9,52 44 2015 6M04H0
DDMP 10/10 1416A2 + DRIVER 6M04A4 3378 603 1367 230 1,029 4,6 44 2015 6M04A4
DDMP 10/10 1416A4 + DRIVER 6M04H2 4397 1020 1801 230 2,163 9,53 44 2015 6M04H2
